伞齿轮闸阀,伞齿轮焊接闸阀,伞齿轮焊接双闸板闸阀应用规范:
1．设计制造: GB／T 12234-89
2．结构长度：GBlT12221-89
3．法兰连接尺寸:GBlT 9113-2000,也可按用户要求采用JBlT74-94或HG20592-97标准生产。
4．阀体材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M
产品应用范围：安装水、汽管道上，作启闭装置用。
伞齿轮闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，工艺性好，适用范围广。
伞齿轮闸阀安装须知：
1. 阀门安装时必须垂直安装在水平管道上，介质可以从任何一侧进入。管道冲洗干净后，可案卷阀门。
2. 此阀在使用时，应全开或全关，不能作调节阀使用
PS.闸阀的优点：
(1) 流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
(2) 启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
(3)介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的．适用于介质的流动方向可能改变的管路中。
(4) 结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
(5) 密封性能好 全开时密封面受冲蚀较小。
(6) 全开时，密封面受工作介质的冲蚀比截止阀小。
(7) 体形比较简单，铸造工艺性好，适用范围广。

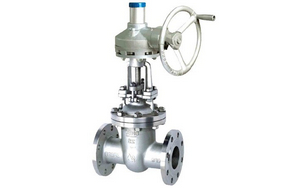

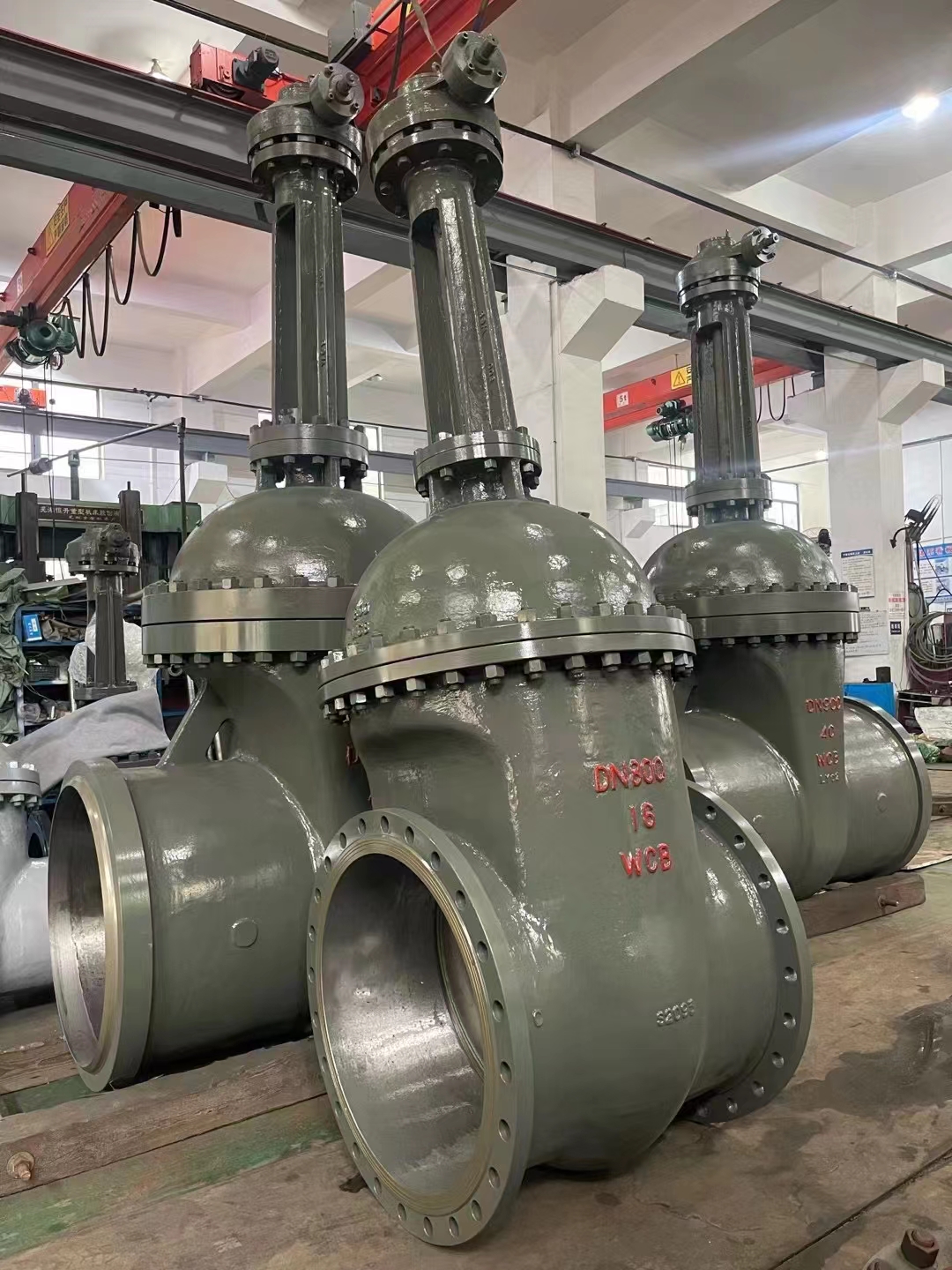

伞齿轮闸阀实物图片：
伞齿轮闸阀性能范围 Specifications
|
型 号
Type
|
公称压力
Nominal
pressure
|
试验压力Test pressure
|
工作温度(℃)
Working
Temperature
|
适用介质
Suitable
Medium
|
|
强度(水)Mpa
|
密封(水)空气(Mpa)
|
低压密封(空气)Mpa
|
|
Z541W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 类
|
伞齿轮闸阀主要零件材料 Material for main parts
|
零件名称
Part name
|
材 料Material
|
|
Z41Y-16i/25i/40i
|
Z41W-16P/25P/40P
|
Z41W-16R/25P/40R
|
|
阀体、阀盖
Body donnet
|
铬 镍 钢
Ci Ni STEEL
|
铬镍钛钢
Ci Ni Ti
|
铬镍钼钛钢
Ci Ni Mo Ti Steel
|
|
阀 板
Wedge gate
|
合金钢+硬质合金
|
|
阀 杆
Stem
|
合 金 钢
ALLoy steel
|
|
阀杆螺母
Stem
|
铝铁青铜 Al bronze
|
|
手 轮
Hand wheel
|
灰铸铁、可铸锻铁 Castirom forageable casriron
|

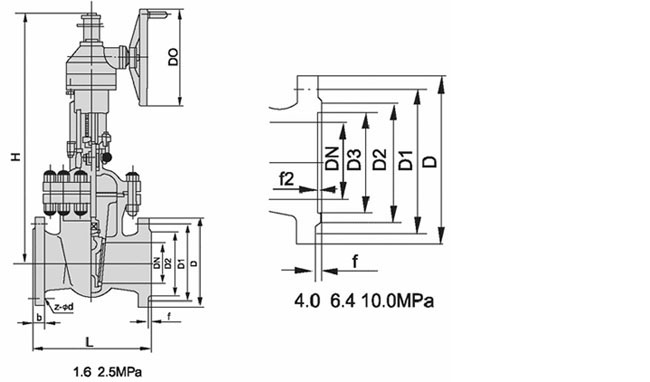

伞齿轮闸阀尺寸结构图:
