产品名称：
|
双闸板闸阀
|
产品型号：
|
Z42H,BZ44Y,BZ64Y
|
|
驱动方式：
|
手动,电动
|
连接形式：
|
法兰,焊接
|
|
结构形式：
|
双闸板
|
密封结构：
|
硬密封
|
|
压力范围：
|
1.6-10.0MPa
|
公称通径：
|
DN50-900
|
|
常用材质：
|
铸钢,不锈钢等
|
铭牌：
|
雄工品牌
|

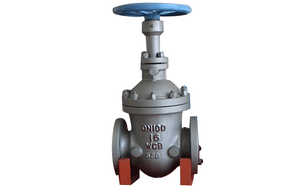

双闸板闸阀产品介绍：
Z42H型楔式双闸板闸阀–除具有弹性座封座封闸阀的优点之外．并可以较直观显示阀门开度．启闭迅速可靠，应用于消防及工业系统。安装于距地面位置。Z42H因闸板分为双闸板，所以闸板的弹性比Z41H单闸板闸阀要好些。
Z42H双闸板闸阀的主要零件材料如下：
阀体、阀盖：碳钢（铸钢）
阀杆：2Cr13碳钢
闸板：碳钢
阀杆螺母：铝铁青铜
填料：石墨石棉盘根
手轮：球墨铸铁
|
设计与制造
|
GB/T12234JB/T3595
|
|
结构长度
|
GB/T12221
|
|
法兰连接尺寸
|
GB9113JB/T79
|
|
检验与试验
|
JB/T3595JB/T9092
|
|
压力与温度基准
|
JB/T3595ANSIB16.34
|
双闸板闸阀产品性能规范
|
公称压力
|
100
|
|
强度试验
|
MPa
|
15.0
|
|
密封试验
|
11.0
|
|
上密封试验
|
11.0
|
|
气体密封试验
|
0.6
|
双闸板闸阀主要零件材料及使用范围
|
产品型号
|
Z42Y-100Z942Y-100
|
Z42Y-100VZ942Y-100V
|
|
阀体
|
WCB
|
WC6/WC9
|
|
阀盖
|
WCB
|
12Cr1MoV
|
|
阀杆
|
38CrMoAlA
|
25Cr2MoV
|
|
闸板
|
25/WCB
|
WC6/WC9
|
|
万向顶
|
38CrMoAlA
|
38CrMoAlA
|
|
螺栓
|
B7
|
25Cr2MoV
|
|
适用介质
|
水，汽，油品等
|
水，汽，油品等
|
|
工作温度
|
425℃
|
550/590℃
|

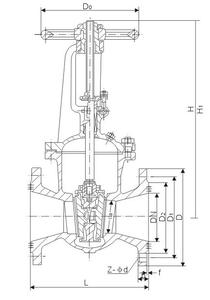

双闸板闸阀主要连接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公称压力
PN(MPa)
|
公称通径
|
连接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
|
|
